Wie das Wärmerohr funktioniert
Das Wärmerohr überträgt Wärme durch Phasenwechsel, nicht durch Pumpen von Wasser durch das Glasrohr.Das versiegelte Kupferrohr enthält eine kleine Menge Arbeitsmedium unter kontrolliertem Vakuumdruck. Wenn Sonnenlicht die Absorberlamelle erwärmt (Soletks HPC verwendet 3003 rostfreie Aluminiumlamellen, 0,2 mm Wandstärke, 1620 mm lang, auf ein Kupferwärmerohr in einem Φ58 × 1800 mm Vakuumrohr aufgebracht), verdampft das Arbeitsmedium. Der Dampf steigt zum Kondensator-Kolben auf, der in der Sammleraufnahme sitzt, gibt latente Wärme an den Sammler-Wasser- oder Glykol-Kreislauf ab und kondensiert wieder zu Flüssigkeit.
Der vierstufige Phasenwechselzyklus
Verdampfen
Die Sonne erwärmt die Absorberlamelle; das Arbeitsmedium im erwärmten Ende verdampft.
Aufstieg
Der Dampf steigt zum Kondensator-Kolben auf, der in der Sammleraufnahme sitzt.
Freigabe
Latente Wärme wird an den Sammler-Wasser/Glykol-Kreislauf übertragen; der Dampf kondensiert.
Rücklauf
Die kondensierte Flüssigkeit fließt durch Schwerkraft zurück zum Verdampfer – der Zyklus wiederholt sich.
Dieser Phasenwechselmechanismus ist aus drei Gründen wichtig. Erstens transportiert der latente Wärmetransport große Energiemengen über eine kleine Temperaturdifferenz – Soletks gibt eine effektive Wärmeleitfähigkeit entlang des Rohrs von bis zu 99 % und eine Wärmeübertragungsreaktionszeit von etwa 5 Sekunden nach der ersten Sonneneinstrahlung an. Zweitens isoliert er das Rohrinnere von der Systemflüssigkeit im Verteiler, sodass ein gebrochenes Glasrohr nicht den gesamten Wasserkreislauf der Atmosphäre aussetzt. Drittens verhält sich das Design wie eine thermische Diode: Wärme steigt leicht zum Verteiler auf, während der umgekehrte Wärmeverlust in der Nacht auf natürliche Weise unterdrückt wird.
Die Schwerkraftrückführung ist die Einschränkung. Das kondensierte Arbeitsmedium muss vor Beginn des nächsten Verdampfungszyklus zum beheizten Ende zurückfließen, weshalb Wärmerohrkollektoren eine minimale Installationsneigung erfordern (üblicherweise 20°–25° als untere Grenze, bis zu etwa 70° als obere Grenze – das Installationshandbuch des Lieferanten ist die verbindliche Referenz).[1]
| Wärmerohrabschnitt | Funktion | Käuferfrage |
|---|---|---|
| Verdampferabschnitt (im Vakuumrohr) | Absorbiert Sonnenwärme durch die Absorberlamelle | Welches Absorber- und Lamellenmaterial wird verwendet? |
| Kondensatorbirne (im Verteiler) | Gibt Wärme an die Verteilerflüssigkeit ab | Welche Kontaktfläche und trockene/nasse Verbindung wird verwendet? |
| Arbeitsmedium | Verdampft und kondensiert in einem geschlossenen Kreislauf | Welcher Betriebstemperaturbereich ist angegeben? |
| Verteileranschluss | Leitet Wärme in den Wasser- oder Glykol-Kreislauf | Wie wird der thermische Kontaktdruck aufrechterhalten? |
| Schwerkraft-Rücklaufweg | Führt kondensierte Flüssigkeit zum Verdampfer zurück | Welcher minimale Neigungswinkel ist erforderlich? |
Berechnungsbeispiel
Ein Solarkollektor mit Wärmerohren sollte zuerst basierend auf dem täglichen Warmwasserbedarf dimensioniert werden – dann in die Anzahl der Rohre umgerechnet werden, niemals umgekehrt. Die untenstehende Screening-Formel verwendet Standard-Wassereigenschaften (cp ≈ 4,186 kJ/(kg·K), ρ ≈ 1 kg/L). Die Division durch 3600 ergibt die praktische Konstante 0,001163 kWh pro (L·K).[1]
Täglicher Wärmebedarf (kWh/Tag)
= Tägliches Volumen (L) × Temperaturerhöhung (K) × 0,001163
Herleitung:
0,001163 ≈ (1 kg/L × 4,186 kJ/(kg·K)) ÷ 3600 s/h
≈ 4,186 kJ/(L·K) ÷ 3600
≈ 0,001163 kWh / (L·K)
| Eingabe | Wert |
|---|---|
| Täglicher Warmwasserbedarf | 200 L/Tag |
| Kaltwassereinlass | 10 °C |
| Zielwarmwasser | 55 °C |
| Temperaturanstieg (ΔT) | 45 K |
| Nutzbarer Wärmebedarf | 10,47 kWh/Tag |
| Gewünschter Solaranteil | 60% |
| Solarwärmeziel | 6,28 kWh/Tag |
| Nutzbarer Kollektorertrag (Screening) | 2,0 kWh/m²/Tag |
| Erforderliche Aperturfläche (Screening) | 3,14 m² |
Gegenprüfung mit den Aperturflächen der Soletks HPC-Serie, eine 3,14 m² Beleuchtungsfläche liegt zwischen den HPC298 (2,0 m²)UndHPC370 (2,5 m²) Modulen – das bedeutet, dass ein einzelner HPC442 (3,0 m² Beleuchtungsfläche) oder ein Paar HPC240 (2 × 1,6 = 3,2 m²) beide im richtigen Bereich liegen. Die Empfehlung lautet daher, mit einer Apertur von 3–5 m² zu beginnen und dann je nach Klima, Zieltemperatur, Röhrenmodell, Verteilerverlust und Strategie des Backup-Heizgeräts zu verfeinern.[1]
Diese Berechnung verhindert den häufigsten Käuferfehler: den Kauf nach der Anzahl der Röhren, bevor die tägliche Last definiert ist.
Wärmerohr vs. andere Optionen
Die Wärmerohr-Technologie ist am stärksten, wenn der Käufer die Leistung von Vakuumröhren mit einem wartbaren, druckbeaufschlagten Verteiler benötigt. Die folgende Matrix dient als Screening-Vergleich; die endgültige Auswahl hängt von Klima, Zieltemperatur, Druck, Wartungszugang und örtlichen Vorschriften ab.[1]
| Option | Bester Temperaturbereich | Nutzungsdauer / Inspektion | Beste Passform | Einschränkung |
|---|---|---|---|---|
| Flachkollektor | 35–70 °C | 15–25 Jahre; jährlich | Hotels, Wohnheime, warme Klimazonen | Höherer Verlust bei kaltem Wind |
| Wärmerohr-Vakuumröhre (HPC) | 45–85 °C | 15+ Jahre; jährlich | Kalte Klimazonen, höhere Förderhöhe, modulare Röhrenwartung | Minimale Neigung & Kondensatorkontakt sind wichtig |
| U-Rohr-Vakuumkollektor | 45–90 °C | 10–20 Jahre; jährlich | Geschlossene kommerzielle Systeme | Mehr Installationsdisziplin |
| Direkte Wasser-in-Glas-Röhre | 35–70 °C | 5–15 Jahre; saisonal | Kostengünstiges druckloses Wohnsystem | Grenzen bei Frost und Druck |
| PVT-Hybridpanel | 25–55 °C + Leistung | 15–25 Jahre; jährlich | Dachbegrenzte Dual-Energie-Projekte | Nicht erste Wahl für reine Wärmeerzeugung |
Die Ursache-Wirkungs-Entscheidung ist klar: Vakuumröhren reduzieren konvektive Wärmeverluste, da das Vakuum die Luftbewegung um den Absorber eliminiert – die HPC-Röhren von Soletks weisen einen Gesamtwärmeverlustkoeffizienten von2,453 W/(m²·K)unter Standardprüfbedingungen auf. Wärmerohre bieten einen wartbaren Phasenwechsel-Übertragungsweg mit thermischem Diodenverhalten, erfordern jedoch eine Mindestneigung und eine trockene Kontakt-Wärmeschnittstelle, die korrekt spezifiziert werden muss.

Vergleich der Übertragungswege

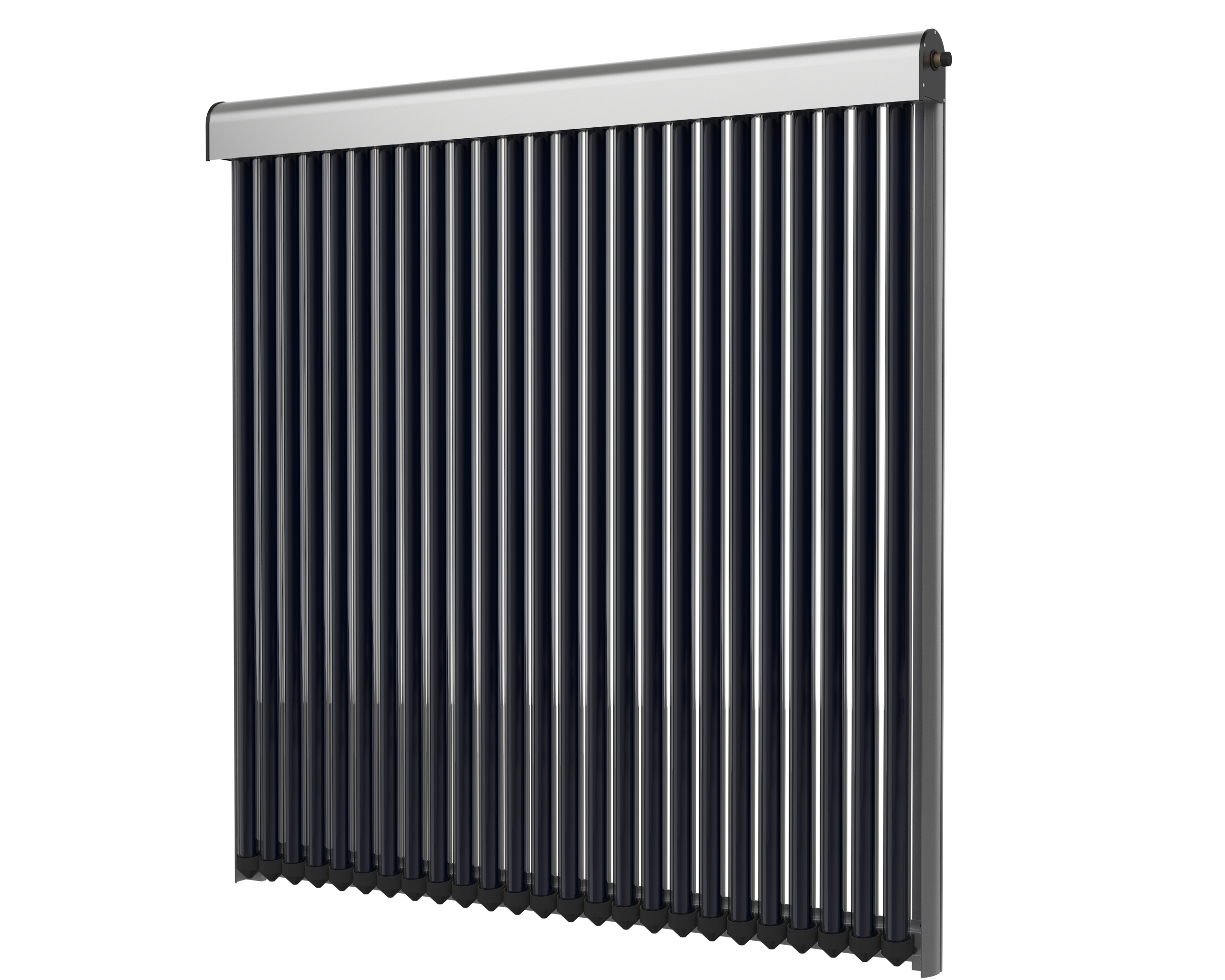

U-Rohr- und Wärmerohrkollektoren teilen sich die Vakuumisolierung, aber die Wartungslogik ist unterschiedlich.
Das Wärmerohr fügt einen wartbaren thermischen Dioden-Phasenwechselpfad und eine Mindestneigungsanforderung hinzu, während U-Rohr-Systeme auf die Disziplin der geschlossenen Kreislaufinstallation angewiesen sind.
Gefrier- und Druckgrenzen
Wärmerohre verbessern die Kältebeständigkeit, aber das System benötigt dennoch eine Frost- und Druckauslegung.Das Vakuumrohr enthält möglicherweise kein stehendes Wasser, aber der Verteiler, die Rohrleitungen, die Pumpstation und der Speichertank enthalten weiterhin Flüssigkeit, die gefrieren, sich ausdehnen oder überdrucken kann. Die Soletks HPC-Serie ist ausgelegt für−50 °C bis +40 °C Umgebungstemperatur und0,6 MPa Betriebsdruck, aber diese Werte beziehen sich nur auf den Kollektor – der Rest des Kreislaufs muss entsprechend ausgelegt werden.[1]
Häufiger Fehler: anzunehmen, dass ein „trockenes“ Wärmerohr das gesamte System frostsicher macht. Das tut es nicht. Freiliegende Verteilerrohre, die Pumpstation und der Tank können dennoch einfrieren – planen Sie einen geschlossenen Glykolkreislauf oder einen Drainback für das restliche System.
| Konstruktionselement | Praktische Regel | Warum es wichtig ist |
|---|---|---|
| Mindestneigung | Mindestneigung des Lieferanten einhalten (üblich ≥ 20°–25°) | Das Kondensat der Wärmerohre muss durch Schwerkraft zurückfließen |
| Verteilerkreislauf in frostgefährdeten Klimazonen | Geschlossener Glykolkreislauf oder Rücklaufsperre | Eingefrorene Rohrleitungen auch bei trockenen Rohren |
| Arbeitsdruck | Stimmen Sie die Nennwerte von Kollektor und Tank ab (HPC: 0,6 MPa) | Druckbeaufschlagte Systeme benötigen einen expliziten Sicherheitsspielraum |
| Ausdehnungsvolumen | Ausgelegt für Stagnation und thermische Ausdehnung der Flüssigkeit | Schützt Ventile, Verteiler und Pumpstation |
| Stagnationsstrategie | Regler + Druckentlastung + Dampfrücklauf-Design | Schützt Glykol vor thermischem Abbau |
| Zusatzheizung | Volle Spitzenlast-Reservekapazität vorhalten | Solarertrag fällt bei Stürmen und in der Nacht |
| Röhrenservice | Ersatzröhren und Austauschverfahren festlegen | Reduziert Ausfallzeiten nach Bruch |
Bei Projekten in Frostklima sollte der Käufer Heatpipe-Kollektoren mit geschlossenen Glykol-Kreisläufen oder Drainback-Designs vergleichen, anstatt anzunehmen, dass die Trockenröhre allein jedes Winterrisiko löst. Der detaillierte Kompromiss wird im Soletks Kaltklima-Solarwasserheizer-Leitfaden.

Kaltklima-Feldkontext
In großer Höhe werden die Frost- und Druckgrenzen zur konstruktiven Herausforderung.
Diese Feldreferenz unterstützt nun den umgebenden Absatz: Evakuierte Wärmerohre helfen, aber der gesamte Kreislauf benötigt dennoch Glykol, Rücklaufsperre, Ausdehnungs- und Druckschutz.
Soletks HPC-Serien-Referenzdaten
Echte Produkttypenschilder machen die Wärmerohrtechnologie nachvollziehbar.Die Soletks HPC-Serie („Heat Pipe Collector“) verwendet ein einheitliches Vakuumrohr (Φ58 × 1800 mm, 2,0 mm Außen-/1,6 mm Innenwand) und ein einheitliches Kupferwärmerohr mit 3003-Aluminiumlamelle (0,2 mm dick, 1620 mm lang), sodass die einzige projektspezifische Variable ist,wie viele Röhrender Kollektor trägt.
| Modell | Röhren | Bruttofläche | Öffnungsfläche | Nettogewicht | Bewertet mit 1000 W/m² | Volumen |
|---|---|---|---|---|---|---|
| HPC182 | 12 | 1,82 m² | 1,2 m² | 42 kg | 0,72 kW | 0,80 L |
| HPC240 | 16 | 2,40 m² | 1,6 m² | 55 kg | 0,96 kW | 1,04 L |
| HPC298 | 20 | 2,98 m² | 2,0 m² | 67 kg | 1,20 kW | 1,27 L |
| HPC370 | 25 | 3,70 m² | 2,5 m² | 85 kg | 1,50 kW | 1,57 L |
| HPC442 | 30 | 4,42 m² | 3,0 m² | 99 kg | 1,80 kW | 1,86 L |
Gemeinsame Parameter der Serie: Spitzenwirkungsgrad 0,724, Nennwirkungsgrad 0,6, Gesamtwärmeverlustkoeffizient 2,453 W/(m²·K), Betriebsdruck 0,6 MPa, maximale Betriebstemperatur 120 °C, Umgebungstemperaturbereich −50 °C bis +40 °C, zwei Sammleranschlüsse mit 22 mm Lichtrohrauslässen. Der Winter-Wärmeaustauschwirkungsgrad bleibt über 55% im Feldbetrieb dank der Phasenwechselreaktionszeit von etwa 5 Sekunden.
Überprüfung des vorherigen Dimensionierungsbeispiels: Beim Nennpunkt von 1000 W/m² liefert ein HPC442 1,80 kW thermische Leistung, sodass 4 Spitzenäquivalentstunden etwa 7,2 kWh/Tag ergeben— was die 6,28 kWh/Tag-Solardeckung unter Berücksichtigung von Rohrleitungs- und Kollektorverlusten abdeckt und bestätigt, dass ein einzelner HPC442 für eine 200 L/Tag-Villa mit einem Solaranteil von 60 % optimal geeignet ist.

Nachprüfbare Hardware-Referenz
Platzieren Sie das Kollektorbild neben den Typenschild-Variablen, die Käufer tatsächlich vergleichen.
Der wichtige Punkt ist nicht ein riesiges Produktfoto; es ist die einheitliche Röhrenplattform, das Kupferwärmerohr, die Aluminiumlamelle und die Wahl der Röhrenanzahl bei den HPC-Modellen.
Normen und anzufordernde Dokumente
Ein Angebot für einen Wärmerohr-Solarwasserheizer sollte Kollektortests, Druckgrenzen und Fluidkompatibilität dokumentieren — nicht nur eine glänzende Broschüre.
| Norm oder Dokument | Gilt für | Maßnahme des Käufers |
|---|---|---|
| ISO 9806:2017 | Leistungstest von Solarkollektoren (inkl. Vakuumröhre & Wärmerohr) | Fordern Sie thermische Daten an, die auf ISO 9806 |
| EN 12975 | Legacy Europäische Referenz für solarthermische Kollektoren | Verwenden, wenn ältere Ausschreibungen noch EN 12975 nennen |
| EN 12976 | Referenz für werksgefertigte Solarthermieanlagen | Verwenden für Ausschreibungssprache von Paketsystemen |
| Solar Keymark | Europäisches Zertifizierungsschema basierend auf EN/ISO-Normen | Anreiz- oder Ausschreibungsanforderung erfüllen |
| NSF/ANSI 61 | Materialien mit Trinkwasserkontakt | Anwenden, wenn Trinkwasserkomponenten mit Trinkwasser in Kontakt kommen |
| ASTM D3306 | Referenz für Glykol-basiertes Kühlmittel | Querverweis für indirekte Glykol-Kreisläufe (ASTM D3306) |
| ASME BPVC Abschnitt VIII | Druckbehälter-Referenz | Anwenden, wenn Tank-/Wärmetauscher-Regeln eine Kennzeichnung erfordern |
| ISO 9001 | Qualitätsmanagementsystem | Fordern Sie in Ausschreibungen eine werkseitige Qualitätsdokumentation an |
Für Sammler-Testreferenzen sollten Käufer die RFQ an ISO 9806, die explizit Vakuumröhrenkollektoren mit Wärmerohr abdeckt. Solar Keymark ist das praktische europäische Zertifizierungsdach, das die ISO/EN-Testergebnisse konsumiert. Druckbehälter- und Trinkwassernormen gelten für die Systembilanz, nicht für den Kollektor selbst.
Wann ist die Heat-Pipe-Technologie die richtige Wahl?
Wählen Sie die Heat-Pipe-Technologie, wenn das Projekt von der Wärmespeicherung evakuierter Röhren profitiert und das Wartungsteam modularen Röhrenservice schätzt.
Die passenden Bedingungen sind: wenn die Leistung im Winter oder in der Übergangszeit wichtig ist, das Zielwarmwasser oft über 55 °C liegt, das System über einen Verteiler (nicht direkte Röhrenwasserspeicherung) unter Druck steht, der Zugang zum Röhrenaustausch praktikabel ist, das Projekt den vom Lieferanten vorgegebenen Mindestneigungswinkel akzeptiert und der Lieferant Prüfdaten des Kollektors, Druckgrenzen sowie ein vollständiges Installationshandbuch bereitstellt.
In einem repräsentativen Gespräch über ein Soletks-Heat-Pipe-Projekt spezifizierte der Käufer 200 L/Tag Warmwasserbedarf für ein Einfamilienhaus, einen Wintervorlauftemperatur von etwa 10 °C, eine Zielspeichertemperatur von 55 °C, und eine winterliche Auslegungsumgebungstemperatur von etwa −15 °C. Die Lastberechnung von 10,47 kWh/Tag zeigte direkt auf einen einzelnen HPC442Ein Kollektor (3,0 m² Apertur, 1,8 kW Nennleistung) gepaart mit einem Glykol-Kreislauf und einem 5 kW elektrischen Zusatzheizer – ein weitaus sinnvolleres Gesprächsthema als die ursprüngliche Anfrage des Käufers: „Bitte geben Sie mir ein Angebot für 20 Röhren.“[1]
RFQ-Eingaben für Soletks
Eine Wärmerohr-Anfrage sollte die Last, das Klima und die Druckanforderungen nennen, bevor nach der Röhrenanzahl gefragt wird.
Nehmen Sie Folgendes in Ihre Anfrage auf:
Für technische Unterstützung senden Sie die RFQ-Daten über die Soletks-Kontaktseite und fordern Sie eine Auslegungsanalyse für einen Wärmepumpen-Solarwasserheizer an. Eine nützliche Antwort sollte Folgendes zeigen: Wärmebedarf in kWh/Tag, Kollektorapertur in m², HPC-Modell und -Anzahl, Verteilerdesign, Frostschutzmethode und Dimensionierung des Backup-Heizsystems – alles in derselben Tabelle.
Spezifikations-Checkliste
| Spezifikationspunkt | Mindestwert, der anzugeben ist | Warum es wichtig ist |
|---|---|---|
| Rohrgröße und -anzahl | Durchmesser, Länge und Anzahl der Rohre | Definiert die Apertur und die Ersatzteilbevorratung |
| Verteiler-Nennleistung | Arbeitsdruck (MPa) und Prüfdruck | Schützt den Druckbetrieb |
| Wärmerohr-Nennleistung | Betriebstemperaturbereich | Verhindert Fehlanpassung an Klima und Zielwärme |
| Neigungsanforderung | Mindestgrad | Gewährleistet Kondensatrücklauf durch Schwerkraft |
| Sammler-Testdaten | ISO-9806-Ergebnisse, η₀ und Wärmeverlustkoeffizient | Unterstützt Ertragsvergleich |
| Frostschutz | Glykol, Drainback oder andere Methode | Schützt Verteiler und Rohrleitungen |
| Stagnationsstrategie | Ausdehnungsgefäßgröße und Steuerungsmethode | Schützt Kreislauf bei lastfreier Sonneneinstrahlung |
| Zusatzheizung | kW und Brennstoffart | Deckt bewölkte Tage und Nachtlast ab |
| Garantie | Jahre und Ausschlüsse | Klärt die Verantwortung für Rohre, Verteiler und Arbeit |
| Dokumente | Datenblatt, Zeichnung, Handbuch, Packliste | Unterstützt Beschaffung und Installation |
Schnellrechner
Drei Zeilen zur Schätzung des täglichen Wärmebedarfs für jede Solarwasserheizungs-Anfrage:
Schritt 1 Lesen oder angeben: V (L/Tag), T_kalt (°C), T_Ziel (°C) Schritt 2 ΔT = T_Ziel − T_kalt Schritt 3 Tägliche Wärme (kWh) = V × ΔT × 0,001163
Überprüfte Berechnung für eine 300 L/Tag-Kleinhotel-Anwendung bei 15 °C → 60 °C: 300 × 45 × 0,001163 ≈ 15,7 kWh/Tag. Bei einem Solaranteil von 60 % und einem nutzbaren Ertrag von 2,2 kWh/m²/Tag deutet das auf etwa 4,3 m² Aperturfläche – d.h. ein HPC442 plus ein HPC182 oder zwei HPC298-Module. Wenn die vom Lieferanten empfohlene Röhrenanzahl mit dieser Formel nicht innerhalb von ±15 % überprüft werden kann, fordern Sie den angenommenen solaren Deckungsgrad und die Einstrahlung schriftlich an.
Dimensionieren Sie die Last, bevor Sie die Röhren zählen
Senden Sie tägliches Volumen, Einlass-/Zieltemperatur, winterliche Auslegungsaußentemperatur und Dachneigung. Soletks gibt Wärmebedarf, Apertur, HPC-Modell/-Menge, Frostschutzauslegung und Backup-Auslegung in einer Tabelle zurück.
FAQ
F1.Was ist die Wärmerohrtechnologie in einem Solar-Warmwasserbereiter?
F2.Ist ein Solar-Warmwasserbereiter mit Wärmerohr für den Winter geeignet?
F3.Wie dimensioniere ich einen Wärmerohr-Solarwasserheizer?
F4.Ist das Wärmerohr besser als der Flachkollektor?
F5.Was ist die minimale Installationsneigung für einen Heatpipe-Kollektor?
F6.Welche Informationen benötigt Soletks für ein Angebot?
Wichtige Erkenntnisse
Denken Sie an diese fünf
Ein Heat-Pipe-Solarwarmwasserbereiter überträgt Wärme durch Phasenwechsel, nicht durch Pumpen von Wasser durch die Rohre – weshalb ein defektes Vakuumrohr nicht den gesamten Wasserkreislauf öffnet.
Dimensionieren Sie immer zuerst anhand des täglichen Warmwasserbedarfs mit V × ΔT × 0,001163, rechnen Sie dann kWh/Tag in Aperturfläche um und schließlich in HPC-Modell und -Anzahl.
Die Soletks HPC-Serie umfasst Aperturen von 1,2–3,0 m²mit einem gleichmäßigen Druck von 0,6 MPa, einer maximalen Temperatur von 120 °C, einem Wärmeverlustkoeffizienten von 2,453 W/(m²·K) und einem Spitzenwirkungsgrad von 0,724 – die einzige echte Modellentscheidung ist also, wie viel Apertur die Last benötigt.
Die Winterbeständigkeit in kalten Klimazonen erfordert einen Frostschutz für den gesamten Kreislauf, nicht nur für trockene Röhren – in der Regel ein Glykol-Kreislauf oder ein Drainback-Design.
Jede RFQ an ISO 9806-Testdaten und eine Mindestneigungsangabe anbinden. Wenn ein Lieferant nicht beides vorlegen kann, ist das Angebot nicht prüfbar.
