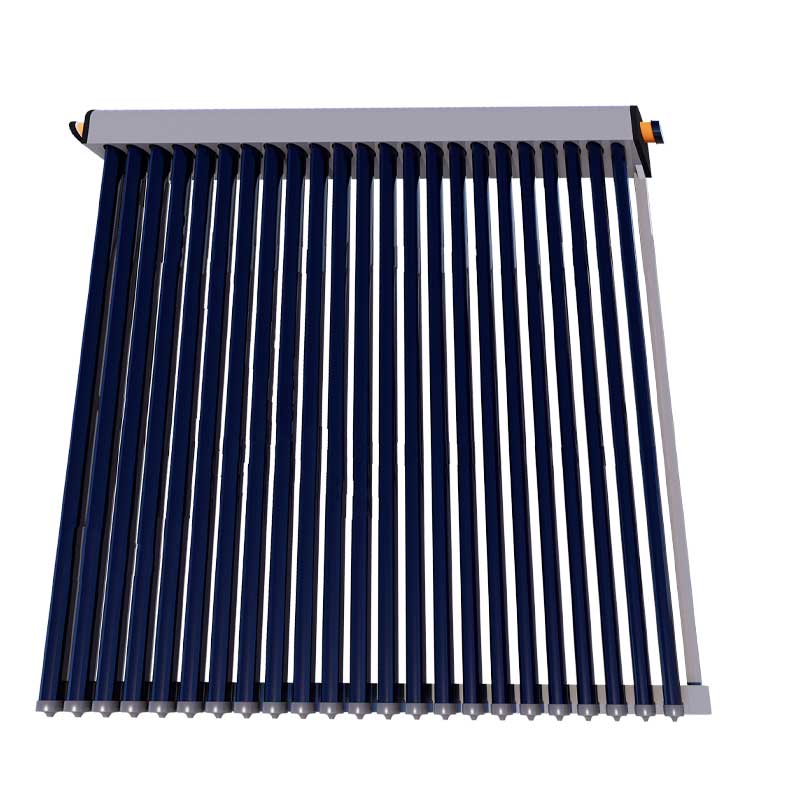

Heatpipe-Vakuumröhren-Solarkollektor
• Vollständig geschlossene Strömungskanäle, hohe Frostbeständigkeit, korrosionsbeständig, auslaufsicher, lange Lebensdauer
• Supraleitendes Metall-Heatpipe für schnellen Wärmeaustausch und hohe Effizienz
• Druckbetrieb ohne Wasser im Rohr; kein Platzen im Sommer, kein Einfrieren im Winter, keine Leckage
• Anpassbare Größe und Struktur für die architektonische Integration
Einheitliche Stärken
Für den Druckbetrieb ausgelegt
Hochwertige Konstruktion aus rostfreiem Aluminium und reinem Kupfer
Maßgeschneiderte Designs für maßgeschneiderte Architektur und Leistung
Bemerkenswerte thermische Reaktionsfähigkeit und Effizienz
Komponentenprofil
Lamellen: Hergestellt aus korrosionsbeständigem 3003-Aluminium für schnelle Energieleitung
Strömungskanäle: Hergestellt aus hochreinem Kupfer für eine robuste und effiziente Übertragung
Schweißen: Verwendet Silber-Kupfer-Verbundstäbe, um dauerhafte Verbindungen zu gewährleisten
Wärmemedium: Optimierte Flüssigkeitsauswahl basierend auf geografischen und saisonalen Faktoren
Funktionsprinzip
Das Herzstück des Systems ist ein Hochleistungs-Wärmerohr, in dem die Sonneneinstrahlung die Flüssigkeit verdampfen lässt. Der Dampf transportiert Energie schnell nach oben, kondensiert und überträgt Wärme – ein Kreislauf, der die Effizienz maximiert und gleichzeitig die Verluste minimiert.
Bereitstellungsszenarien

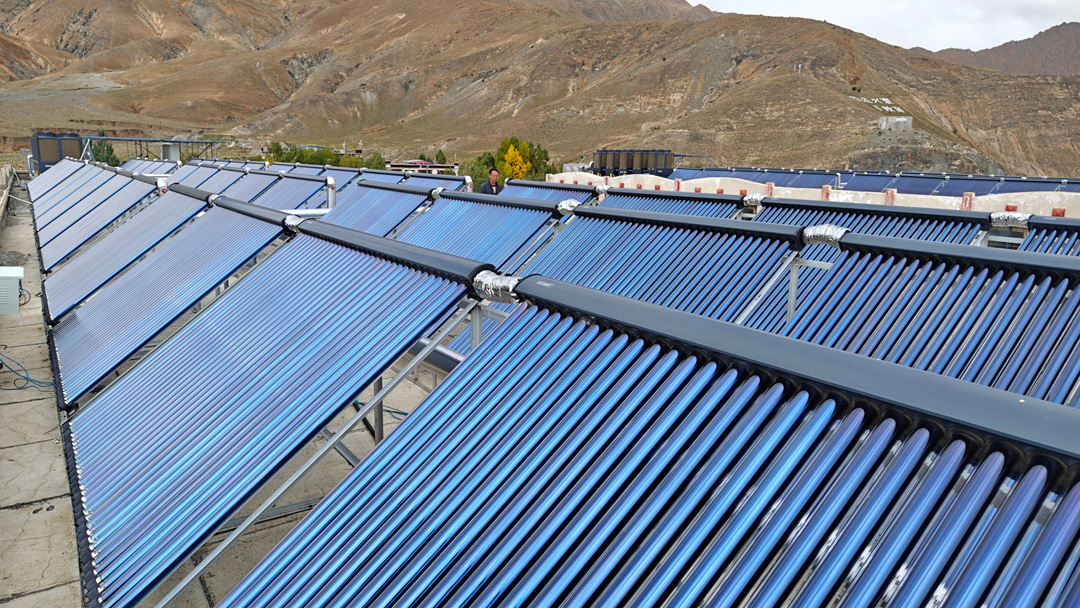

Hochwirksam in zentralisierten Systemen für das Gastgewerbe, das Gesundheitswesen, öffentliche Einrichtungen, Wassersportzentren und Öko-Industriezonen.
Produkt-Highlights
Vollständig aus Metall gekapselte Schaltkreise widerstehen Verschleiß, Frost und Druckschwankungen
Hochleitfähige Vakuumrohre beschleunigen den Temperaturanstieg
Kein interner Wasserfluss gewährleistet Haltbarkeit über alle Jahreszeiten hinweg
Konfigurierbar für nahtlose Architektur- oder Industrieanwendungen
Produktparameter
Abmessungen (mm) |
1720×1936×156 |
2120×1936×156 |
2520×1936×156 |
Vakuumröhrengröße |
φ58×1800 |
φ58×1800 |
φ58×1800 |
Anzahl der Röhren |
20 |
25 |
30 |
Bruttofläche (m²) |
3.18 |
3.95 |
4.72 |
Absorberfläche (m²) |
2 |
2.5 |
3 |
Nettogewicht (kg) |
70 |
88 |
104 |
Betriebsdruck (MPa) |
0,6 MPa |
0,6 MPa |
0,6 MPa |
Steckergröße |
G3/4"-Gewinde |
G3/4"-Gewinde |
G3/4"-Gewinde |
Anzahl der Anschlüsse |
2 |
2 |
2 |
Gesamtwärmeverlustkoeffizient |
2,453 W/(m²·K) |
2,453 W/(m²·K) |
2,453 W/(m²·K) |
Max. Betriebstemperatur (°C) |
120 °C |
120 °C |
120 °C |
Spitzeneffizienz |
0.724 |
0.724 |
0.724 |
Nennwirkungsgrad |
0.6 |
0.6 |
0.6 |
Leistung bei 400 W/m² (kW) |
0.33 |
0.42 |
0.5 |
Leistung @ 700 W/m² (kW) |
0.77 |
0.96 |
1.65 |
Leistung bei 1000 W/m² (kW) |
1.2 |
1.5 |
1.8 |
Tankvolumen (L) |
1.35 |
1.67 |
1.98 |
Notizen
1. Nennwirkungsgrad: Basierend auf einer gesamten Sonneneinstrahlung von 1000 W/m² auf die Absorberoberfläche und einem durchschnittlichen Temperaturunterschied von 50 °C zwischen Kollektor und Umgebungsluft.
2. Nennleistung: Bezieht sich auf die Wärmeleistung bei Bestrahlungsstärken von 400, 700 und 1000 W/m² und einem Temperaturunterschied von 50 °C, berechnet wie folgt:
Nennwirkungsgrad × Absorberfläche × Sonneneinstrahlung.
F1: Was ist ein Heatpipe-Solarkollektor?
A1: Ein Heatpipe-Solarkollektor verwendet evakuierte Glasröhren mit abgedichteten Kupferrohren, um Sonnenwärme effizient auf eine zirkulierende Flüssigkeit zu übertragen. Er ist bekannt für seine schnelle Inbetriebnahme, hohe Effizienz und hervorragende Leistung in kalten Klimazonen.
F2: Wie funktioniert ein Wärmerohr in Solarkollektoren?
A2: Das Wärmerohr im Vakuumrohr enthält eine kleine Menge Flüssigkeit. Bei Erwärmung durch Sonnenlicht verdampft die Flüssigkeit und steigt zum Kondensatorende auf, wobei sie Wärme an das Wassersystem überträgt. Der Dampf kondensiert dann und sinkt wieder nach unten, wodurch der Zyklus wiederholt wird.
F3: Welche Vorteile haben Heatpipe-Kollektoren gegenüber Flachkollektoren?
A3: Wärmerohrkollektoren bieten eine bessere Leistung bei wenig Sonnenlicht oder kalten Umgebungen, schnellere Reaktionszeiten und weniger Wärmeverluste aufgrund der Vakuumisolierung. Sie sind ideal für Gebiete mit kalten Wintern oder industriellem Warmwasserbedarf.
F4: Können Heatpipe-Kollektoren das ganze Jahr über genutzt werden?
A4: Ja. Durch ihre Konstruktion mit Vakuumisolierung und Frostschutzkompatibilität sind sie für den ganzjährigen Betrieb geeignet, auch bei Minustemperaturen.
F5: Welche Wartung ist für Heatpipe-Solarkollektoren erforderlich?
A5: Der Wartungsaufwand ist minimal. Regelmäßiges Prüfen auf Lecks, Reinigen der Glasröhren und Überprüfen des Wärmetauschers einmal im Jahr ist normalerweise ausreichend.
