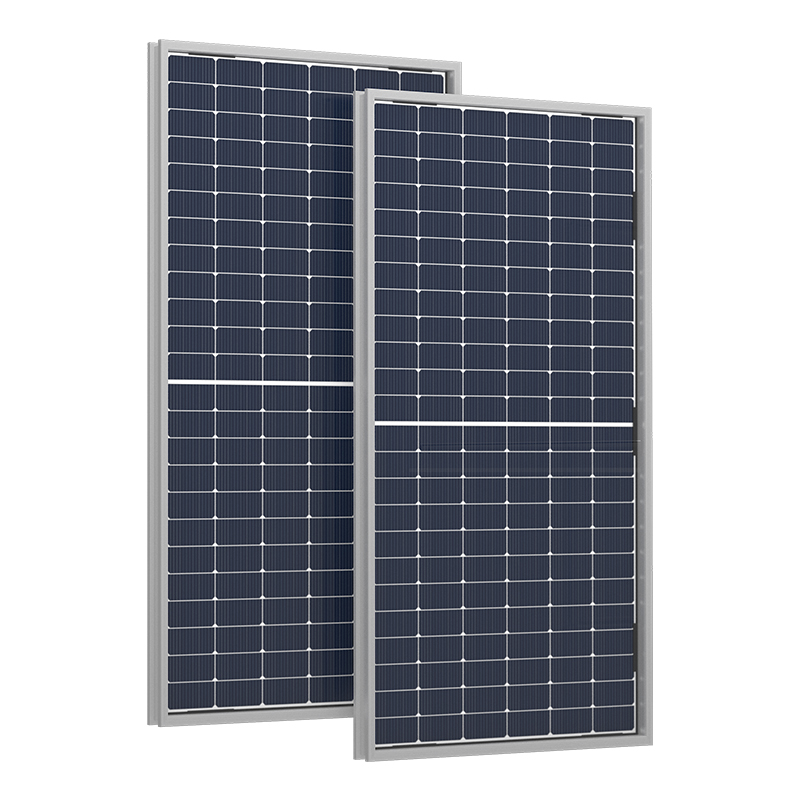

PVT T Hybrid-Solarmodul

Überblick

Das PVT-T Hybrid-Solarmodul ist eine fortschrittliche Photovoltaik-Thermie-(PVT)-Doppelenergielösung für moderne, nachhaltige Architektur. Es integriert nahtlos Photovoltaik- und Solarthermie-Technologien in einem kompakten Modul und sorgt für eine hocheffiziente Energieerzeugung in Strom und Wärme. Mit einer Gesamtnutzungsrate von bis zu 80 % ist dieses System optimal für Anwendungen, die eine zuverlässige elektrisch-thermische Kraft-Wärme-Kopplung erfordern, wie z. B. Warmwasserbereitung, Raumheizung und Hybridpumpensysteme in CO2-armen Gebäuden.

Hauptmerkmale

1. Doppelenergieausgabe (PV + Thermisch)
Das PVT-T-Modul vereint Photovoltaikzellen mit thermischen Kollektoren in einer einzigen Struktur. Während die Photovoltaikzellen Sonnenstrahlung in Strom umwandeln, fängt der angeschlossene thermische Kollektor gleichzeitig die Restwärme der Moduloberfläche ein. Diese Integration hält die Betriebstemperatur des Moduls unter 55 °C, reduziert die PV-Degradation und steigert sowohl die Stromleistung als auch den thermischen Wirkungsgrad. Das Ergebnis ist ein Gesamtenergienutzungsgrad von bis zu 80 %.

2. Verbesserung der Wärmeübertragung durch Vakuumlaminierung
Das Modul verwendet eine Vakuumlaminierung zwischen der PV-Schicht und dem Wärmeabsorber. Dieses Design minimiert den thermischen Kontaktwiderstand an der Schnittstelle und verbessert die Wärmeübertragungseffizienz um über 40 % im Vergleich zu herkömmlichen, nicht verbundenen PVT-Modulen.

3. Dreidimensionale Isolationsstruktur
Die Vorderseite des Panels ist mit einer hochtransmittierenden Glasplatte bedeckt, deren präziser Abstand Konvektions- und Strahlungsverluste minimiert. Die Rückseite besteht aus hochdichten Isoliermaterialien und einer langwelligen, hochreflektierenden Membran. Dadurch wird der frontale Wärmeverlust um 70 % reduziert und die thermische Stabilität bei starken Umgebungstemperaturschwankungen gewährleistet.

4. Intelligente Überwachung und Integration des Energiemanagements
Ausgestattet mit integrierten Temperatursensoren und einem intelligenten Controller lässt sich das Modul nahtlos in ein Gebäudeenergiemanagementsystem (BEMS) integrieren. Es ermöglicht eine bedarfsgerechte Anpassung der Wärmeleistung in Echtzeit und reduziert so die Betriebs- und Wartungskosten auf Systemebene um mehr als 35 %.

Anwendungsszenarien

· Gewerbliche und private Warmwassersysteme

· Schwimmbadheizung für Hotels, Spas und Sportzentren

· Saisonale Raumheizung mit Hybridpumpe und Pufferspeicherintegration

· Solargestützte Geothermie oder Fernwärmeunterstützung

Highlights der Kerntechnologie

1. Hocheffiziente Solarzellen
Das Modul verfügt über monokristalline N-Typ-TOPCon-Solarzellen mit Multi-Busbar-Architektur und bietet eine hohe Leistungsumwandlungseffizienz, einen niedrigen Temperaturkoeffizienten und langfristige Leistungsstabilität.

2. Gleichmäßiges Wärmeübertragungsdesign
Der Wärmekollektor verfügt über ein Design zur gleichmäßigen Temperaturverteilung. Durch die Verwendung eines hochreinen Aluminium-Wärmeleitsubstrats und einer optimierten internen Kanalführung hält das System die Oberflächentemperatur innerhalb einer Toleranz von ±1 °C konstant. Dies verbessert sowohl die PV-Leistung als auch die Wärmeabsorption.

3. Verlustarmes Frontabdeckungssystem
Eine hochtransparente Frontabdeckung aus gehärtetem Glas minimiert Lichtreflexionen und Wärmeverluste. Die Abdeckung ist sorgfältig von der Moduloberfläche abgesetzt, um die Wärmekonvektion zu reduzieren und die Isolierung zu verbessern.

4. Robuste und langlebige Struktur
Der Modulrahmen besteht aus eloxierter Aluminiumlegierung 6063-T5 mit einer Zugfestigkeit von bis zu 180 MPa. Er ist mit UV-beständigem, hochbeständigem Silikon versiegelt und erreicht die Wasserdichtigkeitsklasse IP65 für hohe Widerstandsfähigkeit und Langlebigkeit im Außenbereich.

Warum den Typ PVT-T wählen?

· Maximieren Sie den Energieertrag aus begrenzter Dachfläche

· Senken Sie gleichzeitig Ihre Stromrechnung und Heizkosten

· Geringere CO2-Emissionen durch duale Energienutzung

· Ideal für die Zertifizierung umweltfreundlicher Gebäude und ESG-Ziele

· Vereinfachen Sie die Systemgestaltung mit einer Komplettlösung für Solarenergie

Technische Vorteile auf einen Blick

Leistungsparameter

F1: Was ist ein PVT-Solarpanel?
A1: Ein PVT-Solarmodul (Photovoltaik-Thermie) ist eine Hybridtechnologie, die gleichzeitig Strom und Wärme aus Sonnenlicht erzeugt. Es kombiniert herkömmliche Photovoltaikzellen (PV) mit einem Wärmekollektor, um die Gesamtnutzung der Solarenergie zu verbessern.

F2: Wie unterscheidet sich ein PVT-Panel von einem normalen Solarpanel?
A2: Im Gegensatz zu herkömmlichen PV-Modulen, die nur Strom erzeugen, gewinnen PVT-Module auch Wärmeenergie für die Warmwasserbereitung oder Raumheizung und steigern so den Gesamtwirkungsgrad auf bis zu 60–80 %.

F3: Welche Vorteile bietet die Verwendung von PVT-Panels?
A3: PVT-Module sparen Platz, verbessern die Gesamtenergieausbeute und reduzieren den CO₂-Ausstoß. Sie eignen sich ideal für Gebäude mit begrenzter Dachfläche und hohem Strom- und Warmwasserbedarf.

F4: Können PVT-Module in kaltem oder bewölktem Klima funktionieren?
A4: Ja. PVT-Systeme sind mit Isolierungs- und Wärmeaustauschmaterialien ausgestattet, um die Leistung auch bei niedrigen Temperaturen oder geringer Einstrahlung aufrechtzuerhalten.

F5: Für welche Anwendungen eignen sich PVT-Systeme?
A5: PVT-Systeme werden häufig in Warmwassersystemen für Wohngebäude, Bürogebäuden, Schwimmbadheizungen, industrieller Prozesswärme und kohlenstoffarmer Architektur eingesetzt.
